RaspberryPiとQt5でUI開発@2021年

Raspberry Pi

開発系の話題でRaspberryPiでのUI設計などをつらつらと。

RaspberryPi4B(4GBメモリ)は、7インチのタッチパネルを使い、RaspberryPiOSとQt5の様な開発環境を用いると、非常にリッチな環境を容易に構築できます。

Python3も余裕で動く上に、Qt5の環境はWindowsにもひけをとらない画面設計が出来ます。

これらの環境を用いて、SEM-ITにて開発した内容から、使い方や調べた内容をメモ書きとして残していきます。

開発環境ですが、

RaspberryPi RaspberryPi 4B 4GBメモリ
モニター 7インチ(1024x600) IPS液晶 タッチパネル
RaspberryPi OS Linux raspi-002 5.10.63-v7l+ #1459 SMP Wed Oct 6 16:41:57 BST 2021 armv7l GNU/Linux
Description: Raspbian GNU/Linux 11 (bullseye)
Qt5環境 Qt5 5.15.8
PyQt 5.15.6
Ubuntu 20.04LTS Linux ubuntu 5.11.0-40-generic #44~20.04.2-Ubuntu SMP Tue Oct 26 18:07:44 UTC 2021 x86_64 x86_64 x86_64 GNU/Linux

です。

Qt5は絶妙なタイミングで、RaspberryPiOS向けにQt5 5.15が標準公開されて、apt installで標準インストール可能になりました。(2021年11月現在)

pygraphも使えるようになっているので非常に便利です。

Qt5Creatorを使って画面設計を思う存分楽しめます。

しかし、画面設計やコード設計はRaspberryPiだけで行うのは非常に辛いです。

そこで、Ubuntu 20.4も平行利用しています。

MacやWindowsによる開発でも良いのですが、フォントの部分の調整が必須になるので、同じLinux環境であるRaspberryPiとUbuntuの方がUI設計での親和性は高いです。

RaspberryPiへのOSのインストール方法、Qt5開発環境の構築Ubuntu20.4の導入は後日追記していきます。

以下は、Ubuntu20.4にQt5開発環境を導入しからのての実施です。ご注意ください。

では本題です。

RaspberryPi向けのフルスクリーン画面の設計

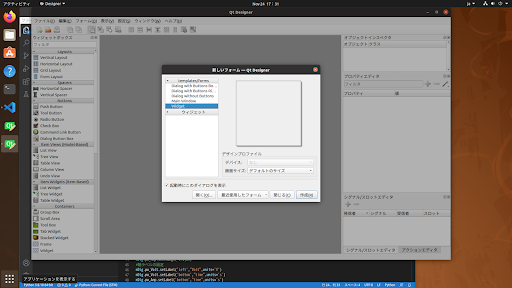

Qtデザイナを開いて新規作成

ダイアログタイプのウインドウを用いて、画面を出したいので

templates/forms → Widget

を選択して「作成」をクリックします。

画面サイズの変更とサイズ固定

デフォルトの画面サイズが「400×300」で作成されたので、右側のプロパティ設定にて、以下の様に変更します。

QWidget→geometry,  minimumSize,  maximumSize

幅 :1024
高さ:600

これで、1024×600の固定画面のウインドウが出来ました。

上記のそれぞれの設定では、ウインドウサイズ、最小の大きさ、最大の大きさをすべて1024×600にしています。結果的に、画面サイズがマウスドラッグで変更できないようになっています。

終了ボタンの設置

実際の画面を確認したいので、終了ボタンを設けましょう。

左のツールバーのButtons→Dialog Button Boxをウインドウにドラッグします。

その後、右のプロパティから Qobject→objectName を確認しておきます。

これは、Pythonのプログラムから呼び出すときに使う名前になります。

画面データ(フォーム)の保存

このフォームを名前を付けて保存します。

好きな名前で良いですが分かるようにしてください。

今回は、フォルダを分けてわかりやすくするように「/formTest/form.ui 」として保存します。



ターミナルを開いてformTestに移動してみます。

lsコマンドで、form.uiが出来ていますね。

表示を行うPythonプログラムの作成

次に、このform.uiを表示するPythonプログラムを書きます。

テキストエディタ等で、以下のコードを作成して、form.pyで保存します。

#!/usr/bin/python3
from PyQt5 import uic, QtWidgets
import sys
app = QtWidgets.QApplication([])
mDlg = uic.loadUi("form.ui")
def button():
  sys.exit(0)
mDlg.buttonBox.clicked.connect(button)
mDlg.showFullScreen()
app.exec()

「なんで画面とコードが別々なのー」と思いますが、これはツールの都合です。

Windowsでも画面のパーツとコードは別々で、最後にexeとして一つにしています。

サンプル画面プログラムの実行

このPythonプログラムを実行します。

 %formTest: python3 form.py

すると、

フルスクリーン画面でウインドウが表示されます。

タスクバーやメニューバーも消えています。

OKかCancelをクリックすると終了します。

Qt5を導入しているRaspberryPiの環境にformTestフォルダ毎コピーして実行すると、フルスクリーンの画面が表示されると思います。

フルスクリーンのポイントは、Pythonコードの

mDlg.showFullScreen()

です。

mDlg.show()

にするとダイアログウインドウになります。

変更していろいろ試してください。

あとは、好きなバーツを組み合わせて画面が作れますね!

今日はここまで!
